Imperfekcjami łukowymi mogą być również obarczone pręty z nominalną krzywizną, czyli łuki. W tab.3-6.1  zamieszczono imperfekcje projektowe łuków zalecane przez [1], które można przyjąć w przypadku prowadzenia analizy uproszczonej, to znaczy wówczas gdy nie stosuje się metody alternatywnej ( p. pkt 3.6 ). W przypadku łuków poprzez odwrócenie korelacji (2-2.2) można określić dopuszczalne tolerancje wykonania łuków $n_w =n_p \cdot \gamma_i \approx 2 \cdot n_p$. Tolerancją wykonania łuku jest odchylenie wykonanej osi łuku od przebiegu projektowanego.

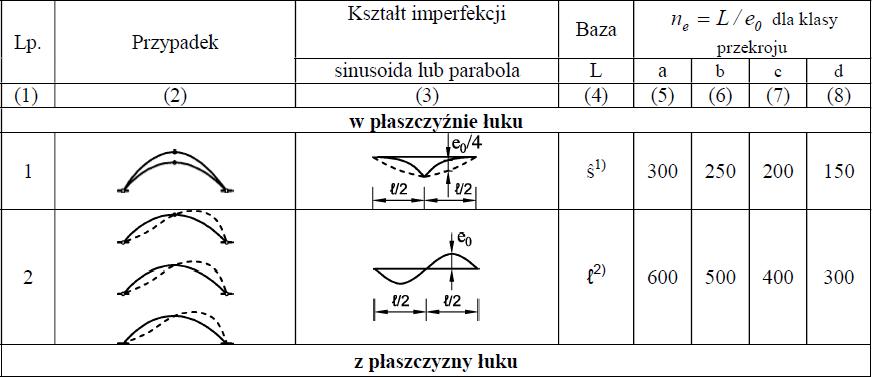

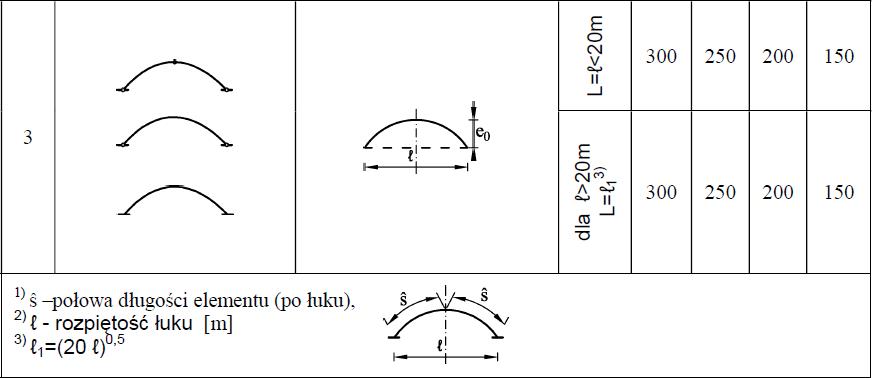

Tab.3-6.1 Kształt i amplitudy imperfekcji projektowych łuków $n_p=\tfrac{L}{e_0}$ [1]


[nastepne R3-7] [ Imperfekcje a układy usztywniające konstrukcję]


Niniejszy artykuł jest częścią 6 rozdziału 3 podręcznika Imperfekcyjna metoda projektowania konstrukcji

Publikacja internetowa w wersji „free” z nieograniczonym prawem cytatu – z powołaniem się na autora i źródło:
Leszek Chodor, (2019), Imperfekcyjna metoda  projektowania konstrukcji, Encyklopedia  πWiki,
[ https://chodor-projekt.net/encyclopedia/imperfekcyjna-metoda-projektowania-konstrukcji/ ]


Historia edycji:
(2019-04-19, 30) Wersja 1.0
Leszek Chodor


Literatura

  1. PN-EN 1993-2:2010, Projektowanie konstrukcji stalowych, Część 2: Mosty stalowe
