Przekrycia złożone są sklejane z kilku płatów tej samej lub różnych powierzchni. Przekrycia złożone można uzyskać z konstrukcji: 1) przenikania się dwóch powierzchni (rys.1,2,3), 2) zestawienia dwóch płatów, w tym ich sprzężenia (rys.4,5).

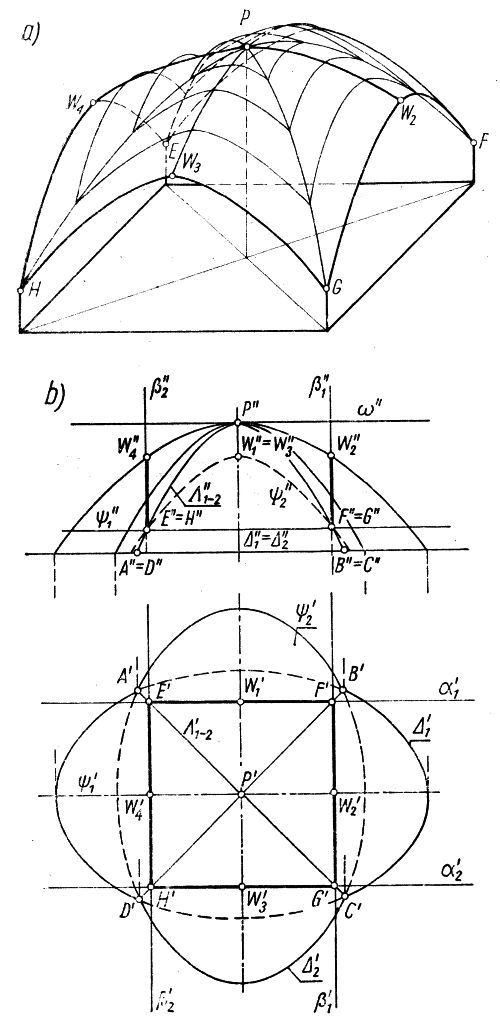

Rys.1 Przenikanie się dwóch płatów paraboloidy eliptycznej: a) aksonometria konstrukcji, b) rzuty

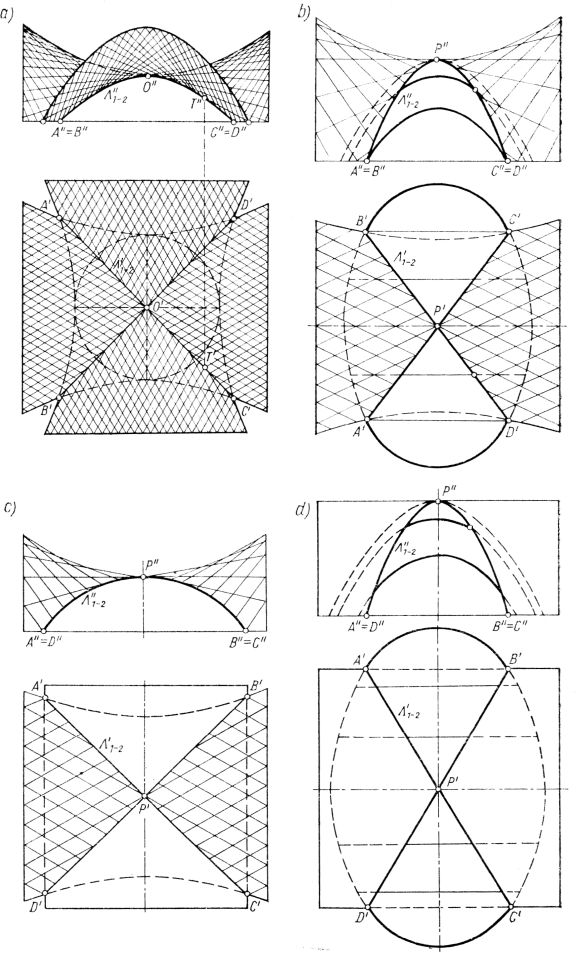

Rys.2. Przenikanie się powierzhnui stopnia drugiego , mających punkty podwójne: a) dwa płaty paraboloidy hiperbolicznej, b) płat paraboloidy eliptycznej z płatem paraboloidy hiperbolicznej. c) walec paraboliczny praboloidą hiperboliczną, d) walec paraboliczny z hiperboloidą eliptyczną

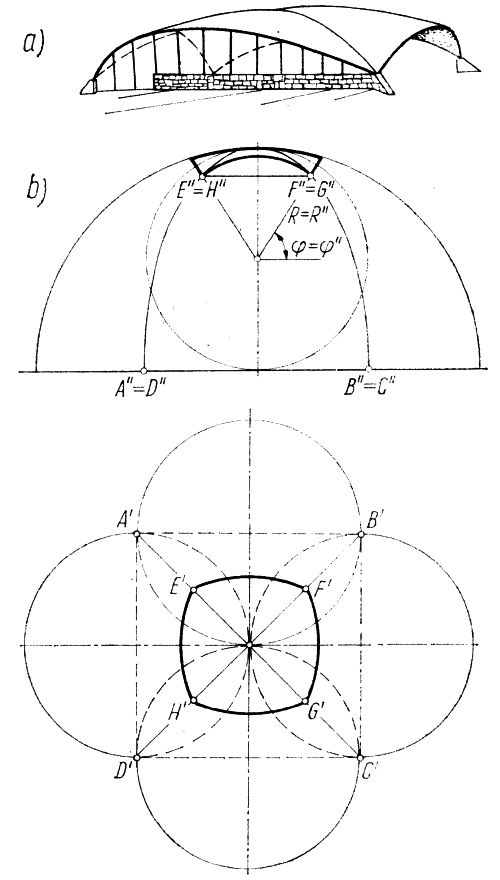

Rys.3 Przenikanie się dwóch powierzchni torusoidalnych o osiach poziomych wzjemnie prostopadłych: a) projekt przekrycia, b) wydzialanie płatów przekrycia, stanowiacych składowe przekrycia Rys.4 Przekrycie zestawione z płatów parboloidy eliptycznej: a) projekt przekrycia, b) konstrukcje zmierzające do wydzielenia płata
Rys.5 Przekrycie zestawione z trzech płatów powierzchni klinowej: a) aksonometria, b)rzuty
Rysunki 1 do 5 zaczerpnięto z pracy .
Więcej na temat składania powierzchni przekryć w artykule Powierzchnie składane z elementów prefabrykowanych.Literatura
